led显示屏出现各类信号的含义！

LED显示屏在安装及使用过程中总会出现不同的信号，相当于LED显示屏特有的语言，倘若能弄清楚这些信号那么要读懂你的LED显示屏就变得容易很多，下面来具体了解下LED显示屏中一些特有的信号：

1、OE使能信号：整屏亮度控制信号，也用于显示屏消隐。只要调整它的占空比就可以控制亮度的变化。当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。

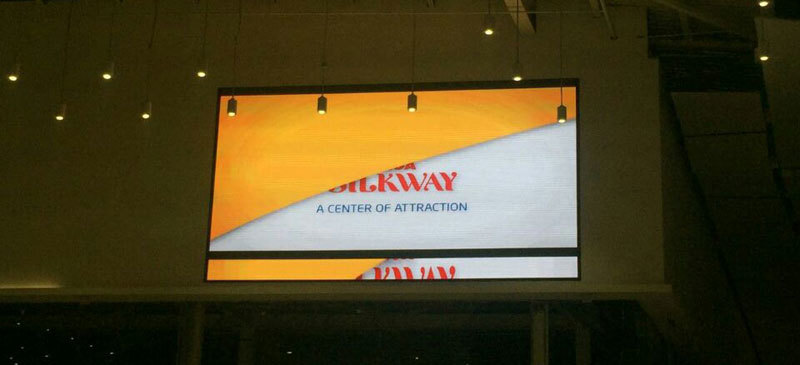

2、.ABCD行信号：只有在动态扫描显示时才存在，ABCD其实是二进制数，A是最低位，如果用二进制表示ABCD信号控制最大范围是16行(1111)，1/4扫描中只要AB信号就可以了，因为AB信号的表示范围是4行(11)。当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。

3、CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。

4、数据信号： R(DR.r),G(DG.g),B(DB.b)分别代表红色，绿色，蓝色三种数据信号，为显示文字 图象所要的数 据。须与时钟信号协调才能将数据传送到任何一个显示点。一般在显示屏中红绿蓝的数据信号分离开来。若某颜色数据信号短路到正极或负极时，则所对应的该颜色将会出现全亮或不亮，当某颜色数据信号被悬空时该颜色显示不稳定忽有忽无。

5、STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED显示出来。但由于驱动电路受EN使能信号控制，其点亮的前提必须是使能为开启状态。锁存信号也须与时钟信号协调才能显示出完整的图象。在任何情况下，当锁存信号有异常时，会使整板显示杂乱无章
